| 品牌：至茂/IUXPOWER | 型号：ALC-25 |

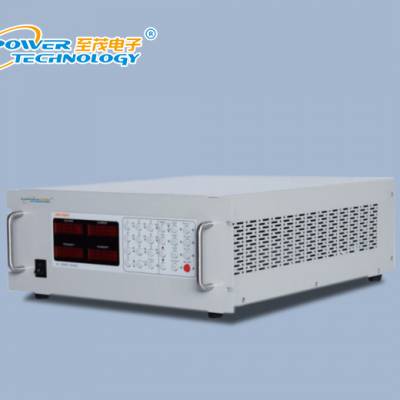

至茂电子供应ALC-25系列铁路信号源
产品特点：
◆ 微处理器逻辑控制，DDS式正弦波生成，双极性全桥SPWM逆变；输出波形纯净；
◆ 宽的交流输入范围，输入电压波动范围±30%。输入与输出完全隔离；
◆ 输入端加有LC尖峰电压滤波器，可滤除电网的600V以下尖峰电压。
◆ 两路输出相互隔离，逆变控制隔离，不需要输出端加隔离变压器。
◆ 采用有源软开关功率因数校正，使输入功率因数达到0．99。
◆ LCD、LED双重显示，清楚了解电源的各种状况及各项参数；
至茂电子供应ALC-25系列铁路信号源
◆ 本机带有故障自测功能，对于故障可以自动检测、处理、报警。
◆ 输入双路切换时，模块可提供150毫秒的续流时间。
◆ 双机热备份切换时间小于25毫秒。
◆ 模块可以热备份并联使用，故障后在25毫秒内自动完成切换。
◆ 满足电磁兼容TB/T3073-2003，CLASS A级要求。
◆ 电源屏设计符合铁路标准TB/T1528.1-2002《铁路信号电源屏***部分 总则》、TB/T1528.7-2002《铁路信号电源屏 第7部分:25Hz信号电源屏》
如以下要求未能满足您的参数要求可来电定制！
至茂电子供应ALC-25系列铁路信号源
产品规格：
型号 | ALC25-2000 | ALC25-4000 | ||
容量 | 2KW | 4KW | ||
输入 | 输入额定电压 | AC220V（轨道、局部共用），50Hz | ||
输入电压范围 | 输入额定电压的±25% | |||
输入频率范围 | 47～63 Hz | |||
输入功率因数 | ≥0.99 | |||
输出 | 输出电压 | 轨道 | AC220V ±6.6V | AC220V ±6.6V |
局部 | AC110V±3.3V | AC110V±3.3V | ||
输出电流 | 轨道 | 5.*** | 10.9A | |
局部 | 7.3A | 14.*** | ||
输出功率 | 轨道 | 1200W@220V | 2400W@220V | |
局部 | 800W@110V | 1600W@110V | ||
输出频率 | 25HZ±0.4% | |||
相位 | 两主备模块输出电压相位同步，局部电源相位超前轨道电源90°。 | |||
相位角精度 | ≤±3度 | |||
总谐波含量 | ≤3% | |||
动态电压响应 | 超调≤10%（负载0-50-***变化时），稳定时间≤0.2秒 | |||
装置过载能力 | 110% 10分钟 ； 150% 10秒钟 | |||
直流分量 | 输出直流分量≤1V | |||
显示功能 | 电源、故障、供电LED指示 | |||
整机效率 (满载) | η≥88% | |||
保护 | 输出短路保护 | 电源输出短路后，停止输出 | ||
输出过流保护 | 主机运行时，输出负载110% ，模块保护，故障灯亮， 并切换到备机工作 | |||
输入欠压保护 | 输入电压降压到155±5VAC，故障灯亮，并切换到备机工作 | |||
输入过压保护 | 输入电压升压到285±5VAC，故障灯亮，并切换到备机工作 | |||
输出欠压保护 | 200VAC±5V，保护并切换到备机 | |||
输出欠压保护 | 235VAC±5V，保护并切换到备机 | |||
整机过热保护 | 风冷，负载控制风扇调速，内部温度大于85℃时保护 | |||
转换方式 | 主备转换，任一模块故障时应能自动转换至备用模块，且拔出任 一模块时，另一模块应能正常工作。 | |||
双机切换时间 | 小于25毫秒 | |||
电磁兼容 | TB/T 3073-2003标准 满足铁道行业TB/T 3073 2003标准的各项要求。 | |||
整机噪音 | ≤60dB | |||
其它 | 1）输入、输出隔离，轨道、局部输出隔离。 2）全隔离控制 | |||
绝缘强度
| 绝缘电阻 | ≥100MΩ | ||
抗电强度 | AC2000V 10mA 1min | |||
MTBF | ≥100000H | |||
外型尺寸 | 1/2模块（310×343×445mm） | |||
工作环境 | 存储温度 | -30℃~+55℃ | ||
工作温度 | -10℃~+50℃ | |||
相对湿度 | ≤90% | |||
大气压力 | 106-74.8Kpa ( 海拔高度2500米以下 ) | |||
接口定义 | 满足铁道部标准要求 |
