| 品牌：至茂/IUXPOWER | 型号：DLC5000 |

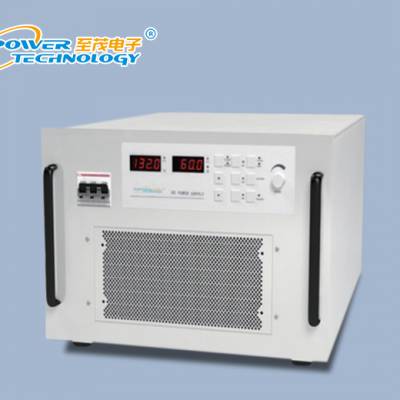

至茂电子供应DLC5000开关系列
产品简介：
DLC5000系列直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用***的DSP数字控制技术，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效***达93％：与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显：产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、研究单位实验室对高精度直流电源的需求。用于替代进口大功率直流电源产品。
至茂电子供应DLC5000开关系列
产品特点：
DLC5000开关直流稳压稳流开关电源具有效***，可靠性高、维护方便等优点，机箱结构紧凑，防腐与散热也做了多方面加强。和传统可控硅电源相比节电20%-30%。
该系列电源具有恒压、恒流工作模式自动切换功能、过压保护电路、过热保护电路、短路保护功能。为方便使用，本电源还增加了恒压值、恒流值、过压保护值的预设定和查看功能。为适应电容器厂家老练电容器使用，亦可选配放电及脉冲老练功能。
本系列产品是一种理想的直流稳压电源，可广泛用于工厂、学校、研究所、实验室及国民经济各部门。
规格范围: 输出电压0～1000V、输出电流0～10000A 、输出功率0～200KW之 内任选。
◆ 恒压恒流: 电压电流值从零至额定值连续可调，恒压恒流自动转换
◆ 过压保护: 电压保护值0～110%额定值连续可调，输出电压超过电压保护值时切断输出
◆ 短路保护: 允许在任何工作状态下长期短路或短路开机
◆ 过载保护: 电源或负载出现故障，输出电压超过设定值时，电源切断输出
至茂电子供应DLC5000开关系列
产品应用：
◆ 工矿企业、科研院校、研究所、工厂、实验室和自动化设备；
◆ 提供航空器做工作电流使用，或基地台维修电源用，航空器材的输入电源模拟实验；
◆ 纯感应设备(如马达性设备、激光打印机、照片冲洗设备)；
◆ 加热器冷开机, 单晶炉恒功率加热系统等, 可适用半导体、单晶长晶炉电源；
◆ 冲击电流大的电器设备, 如高冲击性的直流起动机、生产测试、维修、飞机电动/发电机/引擎启动, 相关动力设备等。
至茂电子供应DLC5000开关系列
产品规格：
DLC5000系列开关式直流稳压电源 | ||
型号 | DLC5000系列开关式直流稳压电源 | |
制作方式 | SPWM | |
恒压恒流 | 恒压恒流可切换 | |
恒压 | 恒压时电流变化值 | |
恒流 | 恒流时电压变化值 | |
输入 | 相数 | 1φ2W≤5K≥3φ4W≥5K |
电压 | 220V±10%/380V±10% | |
频率 | 47HZ-63Hz | |
输出 | 电压 | 0-Max 可定制电压 |
电流 | 0-Max 可定制电流 | |
控制方式 | 电位器控制 （外控选配） | |
显示 LED | 电压，电流 | |
电源调整率 | 0.1％ | |
负载调整率 | 1％ | |
效率 | ≥92% | |
波纹 | 0.8％-2％ | |
压降补偿 | 具有自动引线压降补偿S1S2 (选配） | |
电压解析度 | 0.01V | |
电流解析度 | 0.001/0.01/0.1/1（A） | |
设定***度 | 电压 | 0-***电压可设定 |
电流 | 0-***电流可设定 | |
测量精度 | 电压 | 0.5%FS |
频率 | 0.5%FS | |
保护 | 过流 ，过温 , 过载 ， 短路 | |
电磁兼容 | 输入EMC滤波器 | |
输入方式 | 接线排 | |
输出方式 | 接线排（汇流铜排） | |
运行环境 | 温度：0-45℃ 相对湿度0-90％RH （非凝结状态）海拔1500m | |
绝缘电抗 | 55Vdc 20MΩ以上 | |
耐压绝缘 | 1800vac/5mA/1分钟 | |
冷却方式 | 强迫风冷 | |
通讯接口 | RS232C/485 提供通讯协议 | |
模拟量接口 | 可提供模拟量0-10V/5V/4-20mA 控制和反馈信号 | |
定制功能 | 电压电流外形可定制 | |
体积 | Inquiry factory | |
重量(Kg) | 15kg~900kg |
产品选型表：
输出电压 | 输出电流 | 输出电压 | 输出电流 | 输出电压 | 输出电流 | 输出电压 | 输出电流 |
0-12
| 0-500 | 0-15 | 0-500 | 0-20 | 0-500 | 0-24 | 0-500 |
0-1000 | 0-1000 | 0-1000 | 0-1000 | ||||
0-1500 | 0-1500 | 0-1 500 | 0-1500 | ||||
0-2000 | 0-2000 | 0-2000 | 0-2000 | ||||
0-3000 | 0-3000 | 0-3000 | 0-3000 | ||||
0-5000 | 0-5000 | 0-5000 | 0-5000 | ||||
0-10000 | 0-10000 | 0-10000 | 0-10000 | ||||
0-30
| 0-500 | 0-36 | 0-500 | 0-48 | 0-500 | 0-60 | 0-500 |
0-1000 | 0-1000 | 0-1000 | 0-1000 | ||||
0-2000 | 0-2000 | 0-2000 | 0-2000 | ||||
0-3000 | 0-3000 | 0-3000 | 0-3000 | ||||
0-5000 | 0-5000 | 0-5000 | 0-5000 | ||||
0-10000 | 0-10000 | 0-10000 | 0-10000 | ||||
0-80
| 0-300 | 0-100 | 0-300 | 0-150 | 0-300 | 0-200 | 0-300 |
0-500 | 0-500 | 0-500 | 0-500 | ||||
0-1000 | 0-1000 | 0-1000 | 0-1000 | ||||
0-2000 | 0-2000 | 0-2000 | 0-2000 | ||||
0-3000 | 0-3000 | 0-3000 | 0-3000 | ||||
0-5000 | 0-5000 | 0-5000 | 0-5000 | ||||
0-300
| 0-100 | 0-500 | 0-100 | 0-800 | 0-50 | 0-1000 | 0-50 |
0-200 | 0-200 | 0-100 | 0-100 | ||||
0-500 | 0-500 | 0-200 | 0-200 | ||||
0-1000 | 0-1000 | 0-500 | 0-500 | ||||
0-2000 | 0-2000 | 0-1000 | 0-1000 |
接下表：
规格型号 | 输出 | 规格型号 | 输出 | ||||
电压 | 电流 | 功率 | 电压 | 电流 | 功率 | ||
DLC5000（600W） | DLC5000（1.2KW） | ||||||
DLC5000 | 10V | 60A | 600W | DLC5001 | 10V | 120A | 1200W |
30V | 20A | 30V | 40A | ||||
60V | 10A | 60V | 20A | ||||
100V | 6A | 100V | 1.2A | ||||
150V | 4A | 150V | 8A | ||||
300V | 2A | 300V | 4A | ||||
600V | 1A | 600V | 2A | ||||
1000V | 1A | 1000V | 1.2A | ||||
600V | 1A | 1500V | 0.8A | ||||
DLC5002（3KW） | DLC5006（6KW） | ||||||
DLC5003 | 10V | 300A | 3KW | DLC5006 | 10V | 600A | 6KW |
30V | 100A | 30V | 200A | ||||
50V | 60A | 50V | 120A | ||||
100V | 30A | 100V | 60A | ||||
150V | 20A | 150V | 40A | ||||
300V | 10A | 300V | 20A | ||||
600V | *** | 600V | 10A | ||||
1000V | 3A | 1000V | 6A | ||||
1500 | 2A | 1500 | 4A | ||||
DLC5010（10KW） | DLC5015（15KW） | ||||||
DLC5010 | 10V | 1000A | 10KW | DLC5015 | 10V | 1500A | 15KW |
30V | 334A | 30V | 500A | ||||
50V | 200A | 50V | 300A | ||||
100V | 100A | 100V | 150A | ||||
150V | 67A | 150V | 100A | ||||
200V | 50A | 200V | 7*** | ||||
300V | 34A | 300V | 50A | ||||
500V | 200A | 500V | 30A | ||||
800V | 12.*** | 800V | 19A | ||||
1000V | 10A | 1000V | 1*** | ||||
1500V | 7A | 1500V | 10A | ||||
DLC5020（20KW） | DLC5030（30KW） | ||||||
DLC5020 | 10V | 2000A | 20KW | DLC5030 | 10V | 3000A | 30KW |
30V | 667A | 30V | 1000A | ||||
50V | 400A | 50V | 600A | ||||
100V | 200A | 100V | 300A | ||||
150V | 134A | 150V | 200A | ||||
200V | 100A | 200V | 150A | ||||
300V | 67A | 300V | 100A | ||||
500V | 40A | 500V | 60A | ||||
800V | 2*** | 800V | 38A | ||||
1000V | 20A | 1000V | 30A | ||||
1500V | 13A | 1500V | 20A | ||||
DLC5060（60KW） | DLC5090（90KW） | ||||||
DLC5060 | 10V | 6000A | 60KW | DLC5090 | 10V | 9000A | 90KW |
30V | 2000A | 30V | 3000A | ||||
50V | 1200A | 50V | 1800A | ||||
100V | 600A | 100V | 900A | ||||
150V | 400A | 150V | 600A | ||||
200V | 300A | 200V | 450A | ||||
300V | 200A | 300V | 300A | ||||
500V | 120A | 500V | 180A | ||||
800V | 7*** | 800V | 113A | ||||
1000V | 60A | 1000V | 90A | ||||
1500V | 40A | 1500V | 60A | ||||
DLC6120（120KW） | DLC6150（150KW） | ||||||
DLC6120 | 30V | 4000A | 120KW | DLC6150 | 30V | 5000A | 150KW |
50V | 2400A | 50V | 3000A | ||||
100V | 1200A | 100V | 1500A | ||||
150V | 800A | 150V | 1000A | ||||
200V | 600A | 200V | 750A | ||||
300V | 400A | 300V | 500A | ||||
500V | 240A | 500V | 300A | ||||
800V | 150A | 800V | 188A | ||||
1000V | 120A | 1000V | 150A | ||||
1500V | 80A | 1500V | 100A | ||||
DLC6180（180KW） | DLC6240（240KW） | ||||||
DLC6180 | 30V | 6000A | 180KW | DLC6240 | 30V | 8000A | 240KW |
50V | 3600A | 50V | 4800A | ||||
100V | 1800A | 100V | 2400A | ||||
150V | 1200A | 150V | 1600A | ||||
200V | 900A | 200V | 1200A | ||||
300V | 600A | 300V | 800A | ||||
500V | 360A | 500V | 480A | ||||
800V | 22*** | 800V | 300A | ||||
1000V | 180A | 1000V | 240A | ||||
1500V | 120A | 1500V | 160A | ||||
DLC6360（360KW） | DLC6480（480KW） | ||||||
DLC6360 | 50V | 7200A | 360KW | DLC6480 | 100V | 4800A | 480KW |
100V | 3600A | 150V | 3200A | ||||
150V | 2400A | 200V | 2400A | ||||
200V | 1800A | 300V | 1600A | ||||
300V | 1200A | 500V | 960A | ||||
500V | 720A | 800V | 600A | ||||
800V | 450A | 1000V | 480A | ||||
1000V | 360A | 1500V | 320A | ||||
1500V | 240A | ||||||
注：电压1500V-3000V可订制，功率480KW-1500KW可订制 |
◆ 可根据用户需求电压值电流值制作
